中性点接地类
LBD-BZJB系列变压器中性点间隙接地保护装置
更新时间：2014-07-18 09:05:33点击次数：11991次字号：T|T
相关介绍
一、产品概述器中性点采用间隙保护的相关规定制造，主要包括：中性点隔离开关、中性点棒（球）间隙、中性点氧化锌避雷器、接地回路电流互感器及镀锌钢支架等，适用于110kV、220kV有效接地电力网中不接地变压器的中性点过电压保护。
二、装置原理
隔离开关断开，变压器中性点运行在不接地状态。当发生雷电或操作冲击过电压时，避雷器动作限制中性点过电压；当系统发生威胁变压器中性点绝缘的工频过电压时，放电间隙击穿放电，可靠保护变压器中性点绝缘和避雷器。
隔离开关闭合，变压器处于中性点接地运行状态。
三、环境条件环境温度：上限+50℃，下限-50℃；
户外或户内；
地震烈度不超过7级；
风速不超过35m/S；
污秽等级：Ⅲ级、Ⅳ级。
四、性能特点
间隙放电电压稳定，间隙距离易于调整。 使用不锈钢精加工电极，表面不易锈蚀。
间隙整件运输吊装，现场安装快捷方便。 全系列的规格，适用于不同地区和要求。

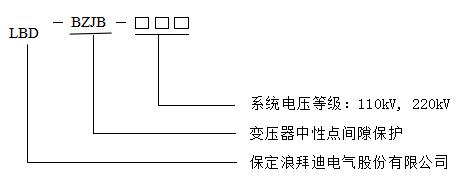

五、型号说明
六、技术参数
|
型号 |
间隙额定电压（kV） |
系统额定电压（kV） |
间隙电极距离 范围（mm） |
工频放电电压 范围（kV） |
互感器容量（VA） |
防污等级 |
|
LBD-BZJB-110 |
63 |
110 |
90-135 |
50-63 |
20 |
Ⅲ |
|
LBD-BZJB-110W |
63 |
110 |
90-135 |
50-63 |
20 |
Ⅳ |
|
LBD-BZJB-220 |
126 |
220 |
250-320 |
100-127 |
20 |
Ⅲ |
|
LBD-BZJB-220W |
126 |
220 |
250-320 |
100-127 |
20 |
Ⅳ |
